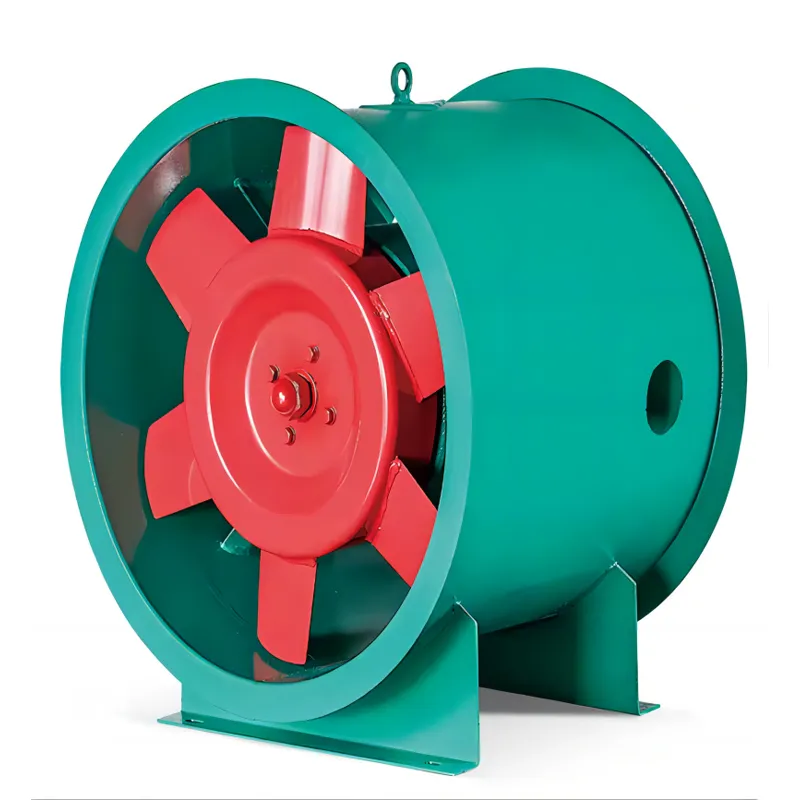

Осевые противопожарные вентиляторы дымоудаления серии HTF-T разработаны нашей компанией с учётом передового опыта вентиляционной отрасли и усовершенствованной конструкции существующих продуктов.
Осевые противопожарные вентиляторы дымоудаления серии HTF-T разработаны нашей компанией с учётом передового опыта вентиляционной отрасли и усовершенствованной конструкции существующих продуктов. Они характеризуются высокой эффективностью, плавностью работы и низким уровнем шума. Простая конструкция, в которой вместо цилиндрического кожуха электродвигателя используется Т-образная монтажная пластина, значительно увеличивает расход воздуха и снижает аэродинамическое сопротивление. Данная серия вентиляторов широко применяется для противодымной вентиляции в гражданских зданиях, на промышленных и коммерческих объектах, в туннелях, подземных сооружениях и других местах.
1.Рабочее колесо спроектировано с возможностью изменения направления воздушного потока и допускает двухстороннюю регулировку в соответствии с требованиями заказчика.
2.Электродвигатель напрямую смонтирован на Т-образной установочной плите, что облегчает осмотр, техническое обслуживание и ремонт, экономя время и трудозатраты.
3.Вентилятор может комплектоваться двухскоростным электродвигателем для удовлетворения потребностей различных режимов работы.
4.Для применения во взрывоопасных средах вентилятор может быть оснащен взрывозащищенным двигателем с классом взрывозащиты EXdIl BT4.
| Модель | Двигатель | D1 | D2 | L | M1 | M2 | M3 | W1 | W2 | H | Монтажное отверстие |
| 3.5# | 1.1кВт-2 | 360 | 420 | 400 | 280 | 328 | 360 | 200 | 280 | 225 | 4-∅13*20 |
| 4# | 1.5кВт-2 | 410 | 470 | 400 | 280 | 328 | 360 | 240 | 320 | 250 | |
| 4.5# | 2.2кВт-2 | 460 | 520 | 400 | 280 | 328 | 360 | 280 | 360 | 275 | |
| 3кВт-2 | |||||||||||
| 5# | 3кВт-2 | 510 | 570 | 400 | 280 | 328 | 360 | 320 | 400 | 300 | |
| 4кВт-2 | |||||||||||
| 5.5кВт-2 | 550 | 420 | 468 | 500 | |||||||
| 5.6# | 1.5кВт-4 | 570 | 630 | 400 | 280 | 328 | 360 | 370 | 450 | 330 | 4-∅15*22 |
| 2.2кВт-2 | |||||||||||
| 4кВт-2 | |||||||||||
| 5.5кВт-2 | 550 | 420 | 468 | 500 | |||||||
| 7.5кВт-2 | |||||||||||
| 6.3# | 3кВт-4 | 640 | 720 | 400 | 280 | 328 | 360 | 400 | 500 | 375 | |
| 4кВт-4 | |||||||||||
| 5.5кВт-2 | 550 | 420 | 468 | 500 | |||||||
| 11кВт-2 | 700 | 500 | 548 | 580 | |||||||
| 15кВт-2 | |||||||||||
| 7.1# | 4кВт-4 | 720 | 800 | 400 | 280 | 328 | 360 | 490 | 570 | 415 | |
| 5.5кВт-4 | 550 | 420 | 468 | 500 | |||||||
| 8# | 5.5кВт-4 | 810 | 890 | 550 | 420 | 468 | 500 | 560 | 640 | 460 | |
| 7.5кВт-4 | |||||||||||
| 9# | 7.5кВт-4 | 910 | 1010 | 550 | 420 | 470 | 510 | 630 | 720 | 520 | |
| 11кВт-4 | 700 | 500 | 550 | 590 | |||||||
| 15кВт-4 | |||||||||||
| 10# | 5.5кВт-6 | 1010 | 1110 | 550 | 420 | 470 | 510 | 710 | 800 | 570 | |
| 7.5кВт-6 | 700 | 500 | 550 | 590 | |||||||
| 15кВт-4 | |||||||||||
| 18.5кВт-4 | 750 | 550 | 600 | 640 | |||||||
| 11.2# | 7.5кВт-6 | 1130 | 1230 | 700 | 500 | 550 | 590 | 810 | 900 | 640 | |
| 18.5кВт-4 | 750 | 550 | 600 | 640 | |||||||
| 22кВт-4 | |||||||||||
| 12# | 18.5кВт-6 | 1210 | 1310 | 800 | 560 | 610 | 650 | 870 | 960 | 680 | |
| 22кВт-4 | 750 | 550 | 600 | 640 | |||||||
| 30кВт-4 | 800 | 560 | 610 | 650 | |||||||
| 37кВт-4 | 850 | 610 | 660 | 700 | |||||||
| 45кВт-4 | |||||||||||
| 12.5# | 22кВт-4 | 1260 | 1360 | 750 | 540 | 600 | 640 | 900 | 1000 | 705 | |
| 45кВт-4 | 850 | 600 | 660 | 700 | |||||||
| 55кВт-4 | 950 | 700 | 760 | 800 | |||||||
| 13# | 18.5кВт-6 | 1310 | 1430 | 800 | 560 | 620 | 660 | 940 | 1040 | 750 | 4-∅18*27。 |
| 22кВт-6 | |||||||||||
| 30кВт-6 | 850 | 610 | 670 | 710 | |||||||
| 14# | 22кВт-6 | 1410 | 1530 | 800 | 560 | 620 | 660 | 1020 | 1120 | 790 | |
| 30кВт-6 | 850 | 610 | 670 | 710 | |||||||
| 37кВт-6 | 950 | 710 | 770 | 810 | |||||||
| 45кВт-6 | 1050 | 810 | 870 | 910 | |||||||
| 15# | 37кВт-6 | 1510 | 1630 | 950 | 710 | 780 | 830 | 1080 | 1200 | 840 | 4-∅20*30 |
| 45кВт-6 | 1050 | 810 | 880 | 930 | |||||||
| 55кВт-6 | |||||||||||
| 16# | 45кВт-6 | 1610 | 1730 | 1050 | 810 | 880 | 930 | 1160 | 1280 | 890 | |
| 55кВт-6 | |||||||||||
| 75кВт-6 | 1150 | 910 | 980 | 1030 |
